RAMBO源码解读
一.从main函数的测试分支开始
没有下完整数据包，这里用test分支的toy test文件，用data/ArtfcKmersToy100.txt作为测试数据，主要部分在以下几个函数
RAMBO myRambo(n_perSet, R_all, B_all, K); 创建Rambo结构
myRambo.createMetaRambo (K, false); 初始化meta数据
myRambo.insertion2 (alllines); 插入数据
myRambo.query(testKeys[i], testKeys[i].size()); 查询数据
所以要先了解Rambo的数据结构以及相关方法
#include <iomanip>
#include <iostream>
#include <fstream>
#include <math.h>
#include <sstream>
#include <string>
#include <string.h>
#include <algorithm>
#include <chrono>
#include "MyBloom.h"
#include "MurmurHash3.h"
#include "Rambo_construction.h"
#include "utils.h"
#include "constants.h"
#include "bitArray.h"
#include <ctime>
using namespace std;
int main(){
//string job(argv[1]);
bool insert =false;
bool ser =false;
bool test = true;
bool deser = false;
int n_perSet = 1000000000; //cardinality of each set 布隆过滤器的参数
int R_all = 2; //table数量
int B_all = 15; //bfu数组长度
int K = Ki; // total number of sets，这里ki测试集里为100
float fp_ops;
float ins_time;
float query_time;
// constructor 创建Rambo
RAMBO myRambo(n_perSet, R_all, B_all, K);
// details of RAMBO set partitioning
//myRambo.createMetaRambo (K, false);
cout<<"created meta"<<endl;
//......跳过了真实数据那块的测试
//......
//......
if(test){
// test RAMBO 获取数据
std::vector<string> alllines = readlines("data/ArtfcKmersToy"+to_string(K)+".txt", 0);
std::vector<string> testKeys;
std::vector<int> gt_size;
for(uint i=0; i<alllines.size(); i++){
std::vector<string>KeySets = line2array(alllines[i], ';');//sets for a key
testKeys.push_back(KeySets[0]);
gt_size.push_back( line2array(KeySets[1], ',').size() );
}
myRambo.createMetaRambo (K, false); //预处理0-99号文件的meta信息
// cout<<"load: "<<myRambo.Rambo_array[0]->m_bits->getcount();
cout<<"total number of queries : "<<testKeys.size()<<endl;
myRambo.insertion2 (alllines);
cout<<"loaded test keys"<<endl;
float fp=0;
std::ofstream FPtestFile; //结果输出到一个文件，不用管
FPtestFile.open("FPtestFileToy.txt");
std::clock_t t5_cpu = std::clock();
chrono::time_point<chrono::high_resolution_clock> t5 = chrono::high_resolution_clock::now();
for (std::size_t i=0; i<testKeys.size(); i++){
bitArray MemVec = myRambo.query(testKeys[i], testKeys[i].size()); //对1000个testkey进行查询
cout<<MemVec.getcount()<<endl;
cout<<gt_size[i]<<endl;
fp = fp + (MemVec.getcount())*0.1/((K - gt_size[i])*0.1);
}
cout<<"fp rate is: "<<fp/(testKeys.size()); // false positives/(all negatives) 计算假阳性率
FPtestFile<<"fp rate is: "<<fp/(testKeys.size()); // false positives/(all negatives)
fp_ops = fp/(testKeys.size());
cout<<endl;
//计算时间
std::clock_t t6_cpu = std::clock();
chrono::time_point<chrono::high_resolution_clock> t6 = chrono::high_resolution_clock::now();
float QTpt_cpu = 1000.0 * (t6_cpu-t5_cpu)/(CLOCKS_PER_SEC*testKeys.size()); //in ms
float QTpt = chrono::duration_cast<chrono::nanoseconds>(t6-t5).count()/(1000000.0*testKeys.size());
cout <<"query time wall clock is :" <<QTpt <<", cpu is :" <<QTpt_cpu<< " milisec\n\n";
FPtestFile<<"query time wall clock is :" <<QTpt <<", cpu is :" <<QTpt_cpu<< " milisec\n\n";
query_time = QTpt_cpu;
}
return 0;
}
二.主要代码：Rambo数据结构
2.1 Rambo_construction.h
先不看注释的部分，test中只用了初始化函数，以及query和insertion2两个函数，这两个最重要
类的参数作用见注释部分
class RAMBO{
public:
RAMBO(int n, int r1, int b1, int K);
std::vector<uint> hashfunc( std::string key, int len);
//void insertion (std::string setID, std::vector<std::string> keys);
//std::set<int> takeunion(std::set<int> set1, std::set<int> set2);
//std::set<int> takeIntrsec(std::set<int>* setArray);
//std::vector <std::string> getdata(std::string filenameSet);
bitArray query (std::string query_key, int len);//查询一个key对应的集合，集合用bitarray表示
void createMetaRambo(int K, bool verbose);//预处理meta数据
//void serializeRAMBO(std::string dir);
//void deserializeRAMBO(std::vector<std::string> dir);
void insertion2 (std::vector<std::string> alllines);//从alllines中提取keys并插入布隆过滤器
//bitArray queryseq (std::string query_key, int len);
//void insertionRare (std::string setID, std::vector<std::string> keys);
int R; //table数量
int B; //每个table的bfu数量
//int n;
float p; //布隆过滤器的false positive rate参数
int range; //布隆过滤器的range参数
int k; //document总数量
//float FPR;
BloomFiler** Rambo_array; //布隆过滤器二维数组，就是论文中那个B*R的bfu数组，这里用指针形式表达
std::vector<int>* metaRambo; //每个布隆过滤器的元信息，具体指代文件号的集合（这个布隆过滤器对应哪些文件，后面 取交集什么要用）
};
参数名大多和论文图例相吻合：
.png)
2.2 Rambo_construction.c
2.2.1 初始化函数
初始化函数，初始化布隆过滤器二维数组和meta二维数组
RAMBO::RAMBO(int n, int r1, int b1, int K){
R = r1;
B = b1;
K = K;
//range = ceil(-(n*log(p))/(log(2)*log(2))); //range
range = n;
k = 3; //布隆过滤器的k参数
std::cout << "range" <<range<< '\n';
//k = ceil(-log(p)/log(2)); //number of hash, k is 7 for 0.01
Rambo_array = new BloomFiler*[B*R]; //array of pointers
metaRambo = new vector<int>[B*R]; //constains set info in it. 初始化meta二维数组
for(int b=0; b<B; b++){
for(int r=0; r<R; r++){
Rambo_array[b + B*r] = new BloomFiler(range, p, k);//初始化布隆过滤器二维数组
}
}
}
2.2.2 createMetaRambo函数
提前计算每个布隆过滤器对应的meta数据，这里的meta数据指的是该布隆过滤器对应的文件号集合（比如第一行第一列的布隆过滤器对应集合{64,58}，如果这个过滤器亮了说明key可能在集合{64,58}中，后面有些与运算操作），如它注释所说这是个预先运算操作，这里的K就是文件的总数量（这里测试时用的0-99文件所以是K=100）
// one time process- a preprocess step
void RAMBO::createMetaRambo(int K, bool verbose){
for(int i=0;i<K;i++){
vector<uint> hashvals = RAMBO::hashfunc(std::to_string(i), std::to_string(i).size()); // R hashvals, each with max value B
for(int r=0; r<R; r++){
metaRambo[hashvals[r] + B*r].push_back(i); //文件号加入对应哈希位置的布隆过滤器对应的vector
}
}
//print RAMBO meta deta，这是输出终端debug用的
if (verbose){
for(int b=0; b<B; b++){
for(int r=0; r<R; r++){
for (auto it=metaRambo[b + B*r].begin(); it != metaRambo[b + B*r].end(); ++it)
{std::cout << " " << *it;}
{std::cout << "////";}
}
std::cout << '\n';
}
}
}
2.2.3 insertion2函数
插入一个key，具体见注释
// given inverted index type arrangement, kmer;files;files;..
void RAMBO::insertion2 (std::vector<string> alllines){
//make this loop parallel
//#pragma omp parallel for
for(std::size_t i=0; i<alllines.size(); ++i){
char d = ';';
std::vector<string>KeySets = line2array(alllines[i], d);//sets for a key
std::vector<string>KeySet = line2array(KeySets[1], ','); //分词得到key的文件set，比如key1;64,58这一条到这 里就变成{64,58}这个vector集合
for (uint j = 0; j<KeySet.size(); j++){//对集合内每个数字号循环
vector<uint> hashvals = RAMBO::hashfunc(KeySet[j], KeySet[j].size()); // R hashvals R个哈希函数对应R 个table
for(int r=0; r<R; r++){
//这里给key造个哈希存入布隆过滤器，用于验证key是否存在
vector<uint> temp = myhash(KeySets[0].c_str(), KeySets[0].size() , k, r, range);// i is the key
Rambo_array[hashvals[r] + B*r]->insert(temp);
}
}
}
}
2.2.4 query函数
查询key出现在哪些文件中，具体见注释
bitArray RAMBO::query (string query_key, int len){
// set<int> resUnion[R]; //constains union results in it.
bitArray bitarray_K(Ki);//ki默认100表示全集为文件0-99，测试用的数据在这个范围内
// bitset<Ki> bitarray_K;
// set<int> res;
float count=0.0;//计算时间的，不用管
vector<uint> check;
for(int r=0; r<R; r++){
check = myhash(query_key, len , k, r,range); //hash values correspondign to the keys
bitArray bitarray_K1(Ki);
// bitset<Ki> bitarray_K1;
for(int b=0; b<B; b++){
if (Rambo_array[b + B*r]->test(check)){//检查改布隆过滤器是否有这个key
chrono::time_point<chrono::high_resolution_clock> t5 = chrono::high_resolution_clock::now();
for (uint j=0; j<metaRambo[b + B*r].size(); j++){//从meta中取出文件号在bitarray对应位置取1
bitarray_K1.SetBit(metaRambo[b + B*r][j]);
}
chrono::time_point<chrono::high_resolution_clock> t6 = chrono::high_resolution_clock::now();
count+=((t6-t5).count()/1000000000.0);
}
}
if (r ==0){
bitarray_K = bitarray_K1;//第一个table不用求交集
}
else{
bitarray_K.ANDop(bitarray_K1.A); //这一步是一个bitarray的合并，table之间得到的答案求交集
}
}
vector<uint>().swap(check);
return bitarray_K;
}
2.2.5 辅助函数
hashfunc函数返回r个（r个table）哈希函数的结果（每个结果在0-B之间，对应论文的construct图的箭头）
vector<uint> RAMBO:: hashfunc( std::string key, int len){
// int hashvals[k];
vector <uint> hashvals; //hashvals的长度等于R(就是重复的数量，论文图上table数)
uint op;
for (int i=0; i<R; i++){
MurmurHash3_x86_32(key.c_str(), len, 10, &op); //seed i
hashvals.push_back(op%B); //经典取余函数，范围为0-(B-1)
}
return hashvals;
}
三.其他代码
3.1 util.h/cpp
一些常用函数，包括读写的readline函数以及分词的line2array函数
3.2 bitArray.h/cpp
包装的bitarray代码，类似std的bitset，作用是生成0和1构成的set，用于记录最后得到的答案，比如最后答案是55和64，则[000000…..10000000…….100000]表示第55和64位为1，用bitset的好处是做与运算求交集时简单
3.3 MyBloom.h/cpp
包装的布隆过滤器代码，作用是实现布隆过滤器的创建插入等操作
3.4 MurmurhHash3.h/cpp
随机hash函数的生成代码，直接用的现成的包，作用是生成随机哈希
四.流程总结
用一个简单例子描述下流程：
假设key是account账户,num表示块号，格式如 key;num1,num2,num3
数据如下：
account1;11,22,44 （表示account1在11、22、44号块出现）
account2;11,33,55 （表示account2在11、33、55号块出现）
……
4.1 初始化Rambo

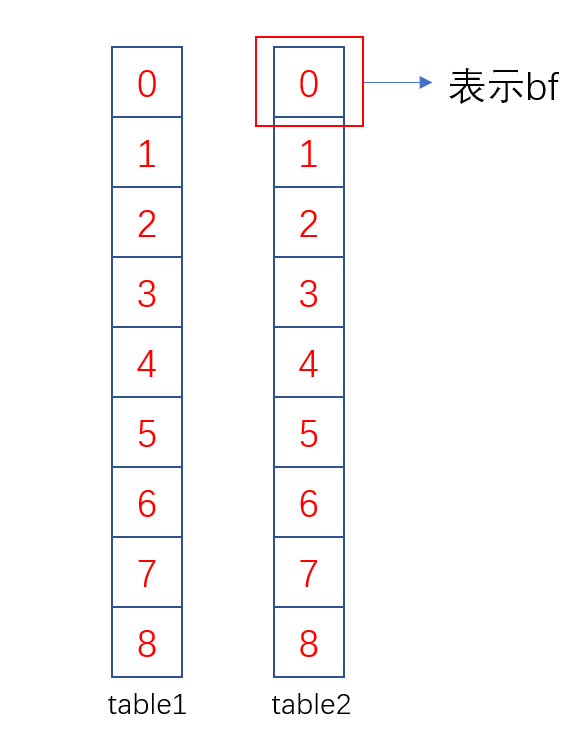

假设R = 2，B = 9（如果参数忘记是什么意思见论文图或者第二部分中的代码注释，这里就是布隆过滤器二维数组是2*9的规模）
.png)
4.2 预处理块号集合
假设K=5，就总共就只有11,22,33,44,55号块，用一个大小与布隆过滤器数组同样的二维vector数组记录每个布隆过滤器的元信息（一个列表）
预处理每个块在每个table上的哈希，假设22和33在table1哈希到同一个位置

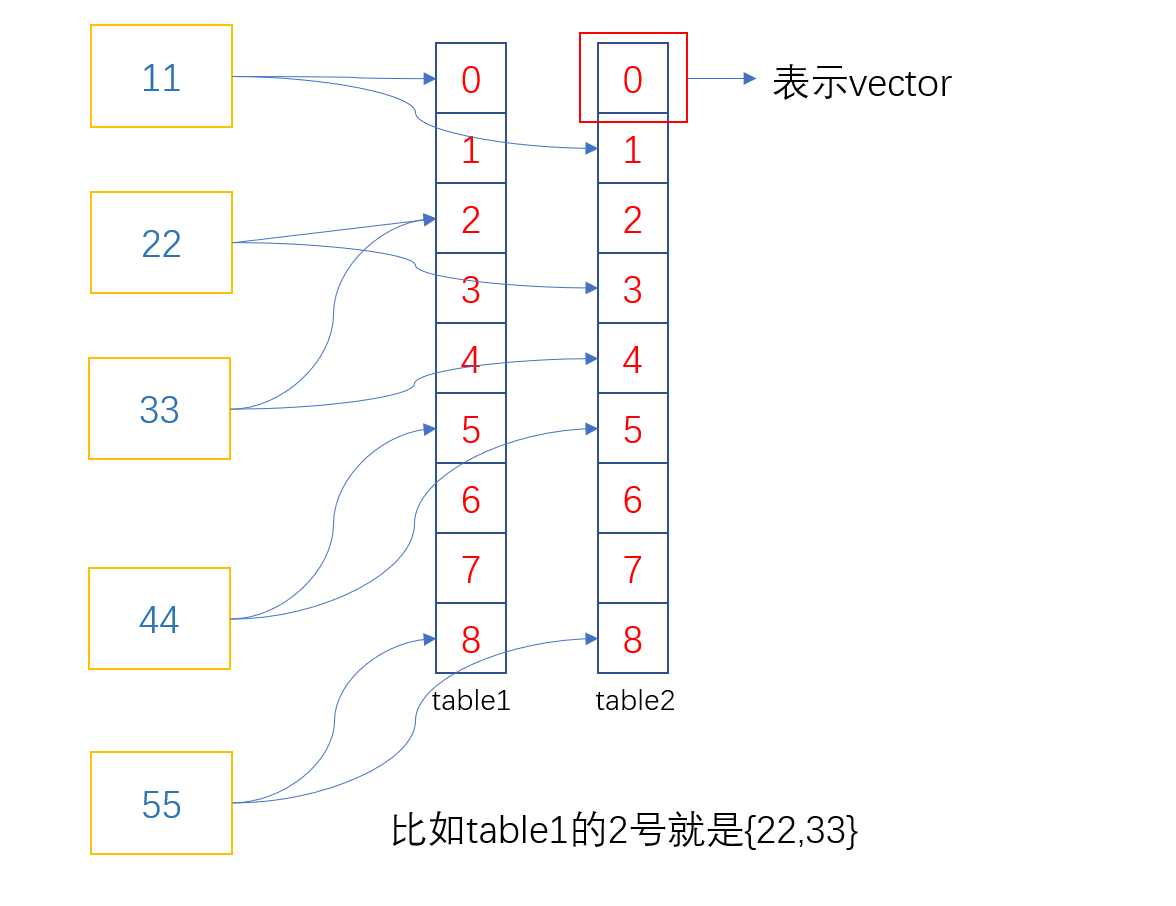

预处理的哈希如图，每个方块代表对应布隆过滤器的一个vector列表
（这个哈希结果这里为了说明乱写的，实际由哈希函数生成）
4.3 插入key
以插入 account1;11,22,44 为例：

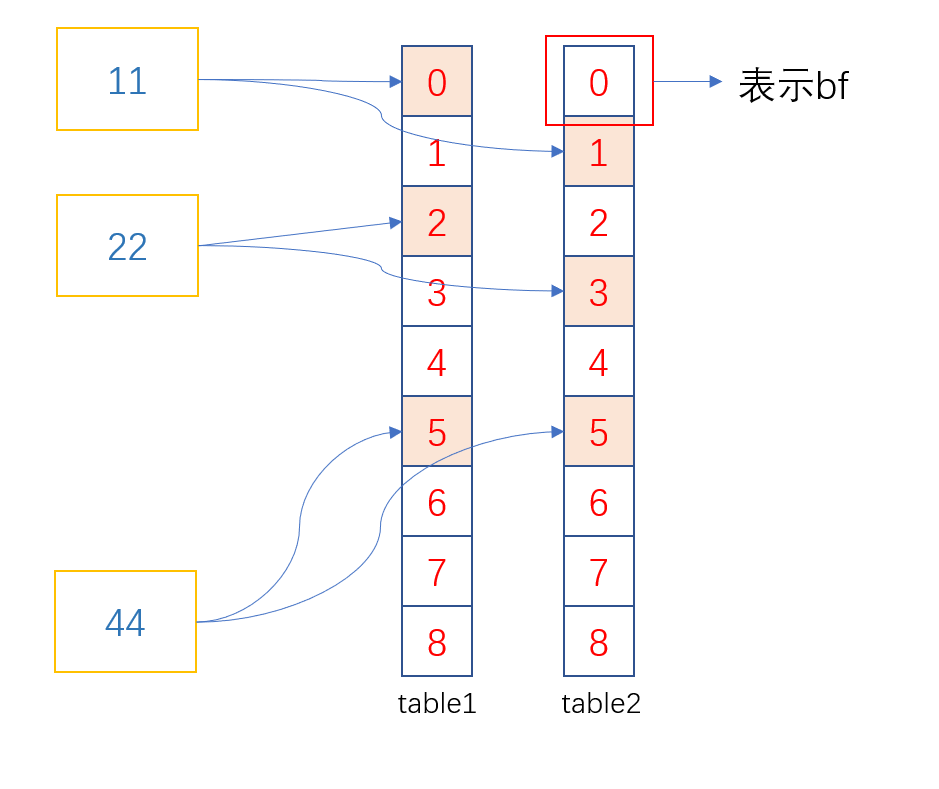

将account1后面对应的数字，以4.2中相同的哈希对应布隆过滤器，在这些布隆过滤器中加入account1这个key的哈希后结果
.png)
4.4 查找key

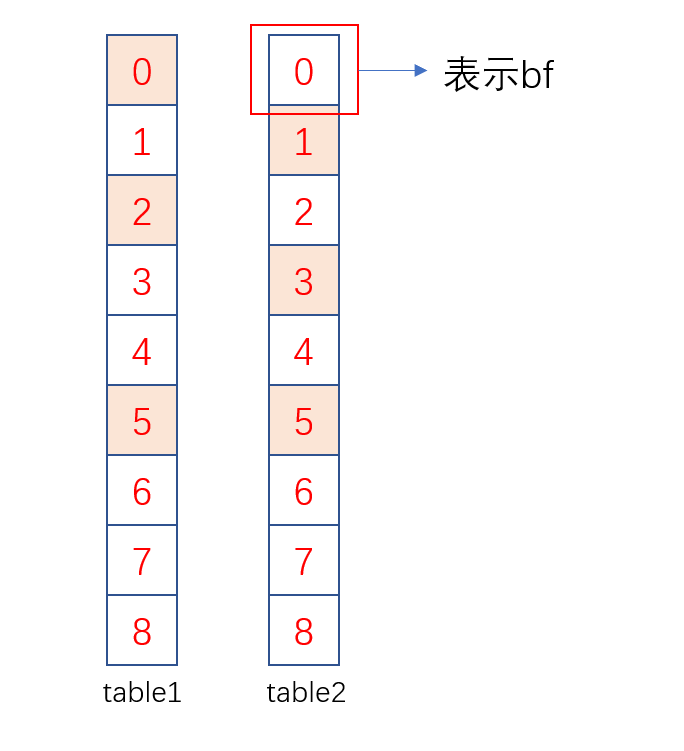

以查找 account1为例，对account1这个key做哈希，对每个table的布隆过滤器顺序查找验证，发现table1的0,2,5和table2的1,3,5号布隆过滤器命中。（就是4.3中插入的那些）
.png)
对每个table，将选中的布隆过滤器对应的meta数据得到并集，再求每个table这个集合的交集即为答案。
对于这个例子来说，table1得到[{11},{22,33},{44}]==>{11,22,33,44}，table2得到[{11},{22},{44}]==>{11,22,44}。（这些数据对应4.2中的图）
这里只有两个table，将{11,22,33,44}与{11,22,44}取交集得到答案{11,22,44}。（多个table循环取交集即可，用的bitarray取交集很简单）
所以account1在11,22,44出现，本做法可能有假阳性但是也可以容忍只要去验证一下就行。
